產品簡介：

鋼鐵冶金企業是國家支柱產業，在現代化建設中起著重要作用，同時這些企業也是耗能大戶，能耗占產品成本比例較大，因此企業的節能降耗顯得尤其重要。在鋼鐵生產過程中，燒結工序的能耗約占總能耗的10%，僅次于煉鐵工序，位居第二。在燒結工序總能耗中，有近50%的熱能以燒結煙氣和冷卻機廢氣的顯熱形式排入大氣。

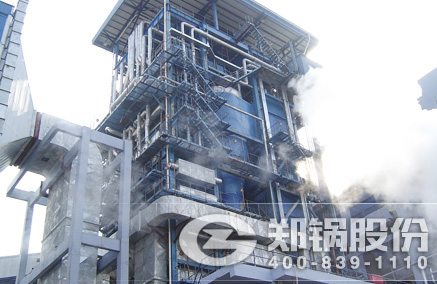

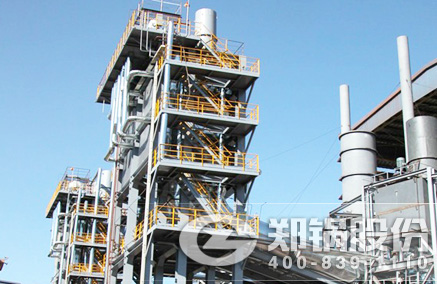

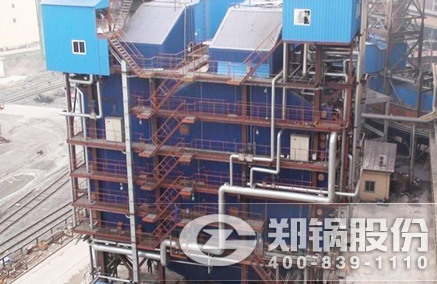

我公司開發的適用于鋼鐵行業燒結冷卻機余熱煙氣的立式余熱鍋爐，成功解決了困擾余熱鍋爐的積灰、磨損、漏風等問題。采用燒結冷卻機余熱鍋爐，能夠降低燒結工序能耗，促進能源節約，降低產品單位價格，使企業更具有經濟競爭力，并提升企業履行環境保護社會責任的能力。

產品用途：

通過鋼廠燒結機所產生的冶煉煙氣余熱強制被循環余熱鍋爐回收利用，生產中壓飽和蒸汽，配套飽和蒸汽輪機組，抽取供熱發電。

燒結機煙氣余熱回收意義

1、利用燒結冷卻機煙氣余熱發電，部分代替來自電網的以化石燃料為能源的供電量，從而起到減少溫室氣體排放效果。

2、降低燒結工序能耗，促進資源節約，降低單位產值能耗，增加企業效益。

3、有利于企業可持續發展目標的實現，減少當時由常規火電廠帶來的SO2、NOX、粉塵之類的大氣污染，有助于改善當?shù)氐哪茉唇Y(jié)構，提高能源安全。

性能優勢

(1)冷卻設備漏風率大大降低

常規燒結冷卻裝置的漏風率高達40％一50％，較大的漏風率使得風機的電耗增加、燒結礦層透氣性差。本公司生產的燒結冷卻機采用密閉的腔室對燒結進行冷卻，良好的氣密性使其漏風率接近于零。

(2)冷卻設備氣固換熱效率提高

常規燒結礦冷卻裝置中，燒結礦水平運動，冷卻氣體由冷卻裝置的底部送入，二者的熱量交換方式為叉流換熱。而本公司生產的燒結礦冷卻器采用逆向換熱，燒結礦從換熱器的上部進入，下部排出；冷卻空氣從冷卻器的下部布風板送入，上部抽出，這樣就實現了逆向換熱，使散料床換熱裝置效率得到較大提高。

(3)熱廢氣品位提高

常規燒結礦冷卻裝置熱廢氣的溫度分布較寬(150℃～450℃)，這給余熱回收帶來了較大困難。如果將所有換熱后的熱廢氣混合后使用，熱廢氣品位將會大大降低，導致余熱利用率更低。如果只利用溫度較高的熱廢氣，則冷卻機余熱資源回收率較低。本公司生產的燒結礦冷卻機的逆向換熱方式使得熱廢氣溫度趨于穩定，全面提高了回收燒結礦顯熱的質量，同時使得所有冷卻機出口熱廢氣溫度保持在450。550℃這樣一個較高的水平上，比常規冷卻機出口熱廢氣溫度高出150℃左右。

(4)有利于提高余熱利用率

本公司生產的燒結礦冷卻機占地面積較小，可配套先進的檢測裝置用于檢測預存室燒結礦的高度、熱廢氣溫度、燒結礦排出溫度等。同時可對熱廢氣流量進行反饋調節，從而有效減少熱廢氣溫度的波動。熱廢氣參數的穩定使得與之配套的余熱鍋爐運行穩定，余熱利用率大大提高。

技術參數

燒結冷卻機余熱鍋爐
型號規格	額定蒸發量(t/h)	額定蒸汽壓力(MPa)	額定蒸汽溫度(℃)	給水溫度(℃)	設計燃料	在線訂購	出廠方式
Q85/380-9.5-2.06/350	9.5	2.06	350	150	燒結機 煙氣余熱		散裝
Q170/320-11.8-1.2/210	11.8	1.2	210	150			散裝
Q240/330-18.3-1.2/210	18.3	1.2	210	150			散裝
Q450/380-40-1.7/330	40	1.7	330	70			散裝
